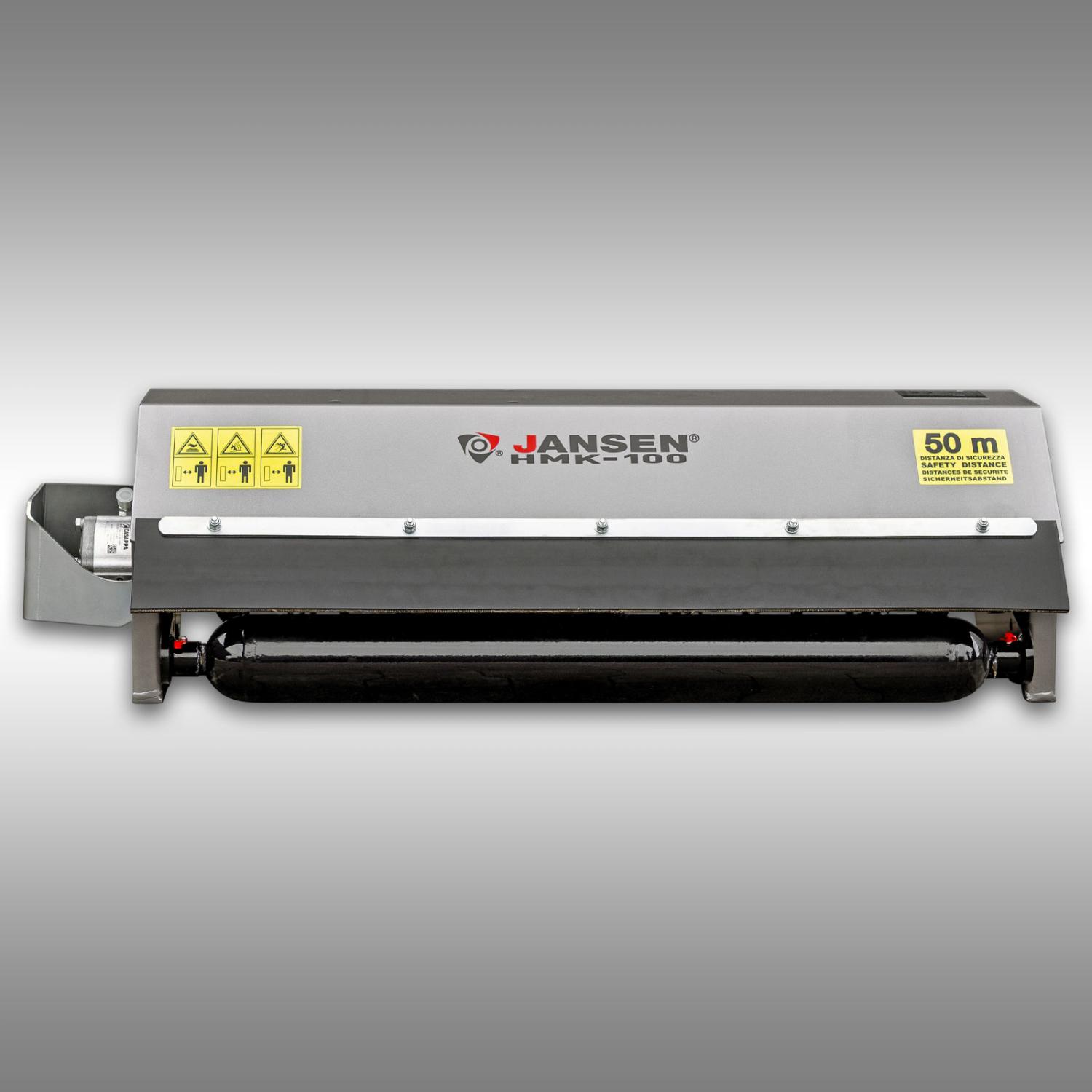

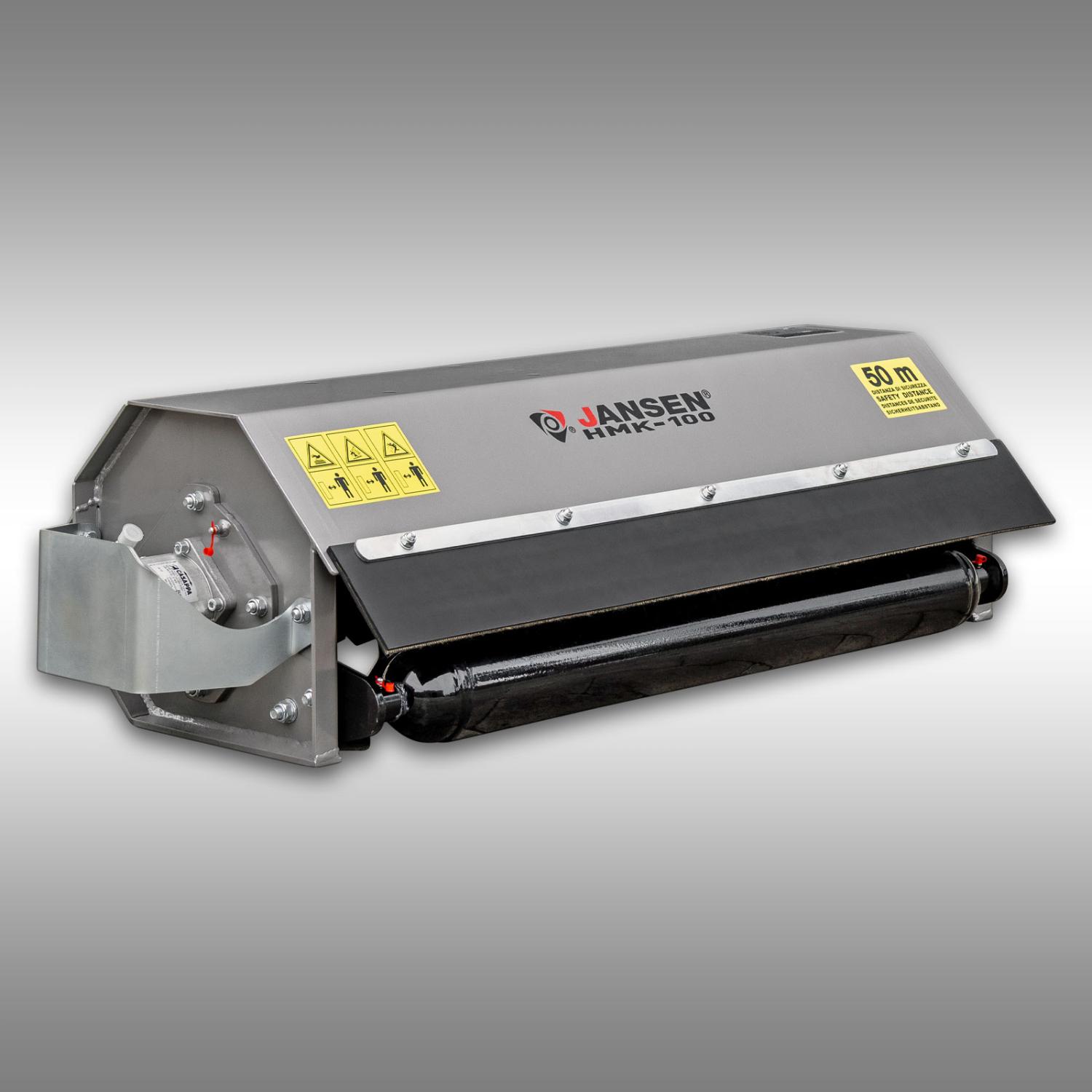

JANSEN® HMK-100 HYDRAULISKT KLIPPHUVUD – UNIVERSELLT ANVÄNDBART

JANSEN® HMK-100 är ett kompakt hydrauliskt mulchhuvud för mångsidiga klipp- och mulchings uppgifter. Tack vare sin universella design är det lämpligt för individuell montering på lämpliga transportfordon och ramar.

HMK-100 erbjuds avsiktligt utan ett fordonsspecifikt monteringsfäste. Detta gör att mulchhuvudet kan anpassas individuellt till ett befintligt transportfordon. Vi tillhandahåller ett måttanpassat hålmönster för de befintliga monteringspunkterna för att underlätta planering och tillverkning av ett lämpligt fäste eller adapterram.

Dessutom kan JANSEN® HMK-100 även monteras och användas på bland annat kompatibla JANSEN® HMS-modeller.

Hydraulisk drift
JANSEN® HMK-100 är hydrauliskt driven. Hydraulpumpen som krävs för drivningen ingår i leveransen.

För tillförlitlig drift krävs ett hydrauliskt flöde på minst cirka 25–30 l/min och ett oljetryck på minst 150 bar.
En trycklös returledning är också nödvändig. Därför måste det före installation kontrolleras att det avsedda transportfordonet och dess hydraulsystem uppfyller de nödvändiga specifikationerna.

Hydrauliska anslutningar
Följande anslutningar krävs för att integrera HMK-100 i hydraulsystemet:
- Tryckslangar: M18 × 1,5 – 12L
- Läckoljeledning / trycklös retur: 1/4" BSP

Viktigt: Nödvändiga hydraulslangar ingår inte.
Hydraulslangarna måste anskaffas eller tillverkas av kunden för att passa det specifika transportfordonet, den erforderliga slanglängden och den individuella installationssituationen.

Valbar rotationsriktning för slagaxeln
En annan fördel med JANSEN® HMK-100 är möjligheten att ändra rotationsriktningen för slagaxeln och därmed Y-bladen.

Hydrauldriften kan manövreras i båda riktningarna. Beroende på transportfordonets hydraulsystem kan rotationsriktningen väljas, till exempel genom att byta hydraulledningar eller via en lämplig dubbelverkande hydraulstyrning eller en dubbelverkande pedal.
Detta gör att HMK-100 flexibelt kan anpassas till respektive transportfordon och det befintliga hydrauliska styrsystemet.

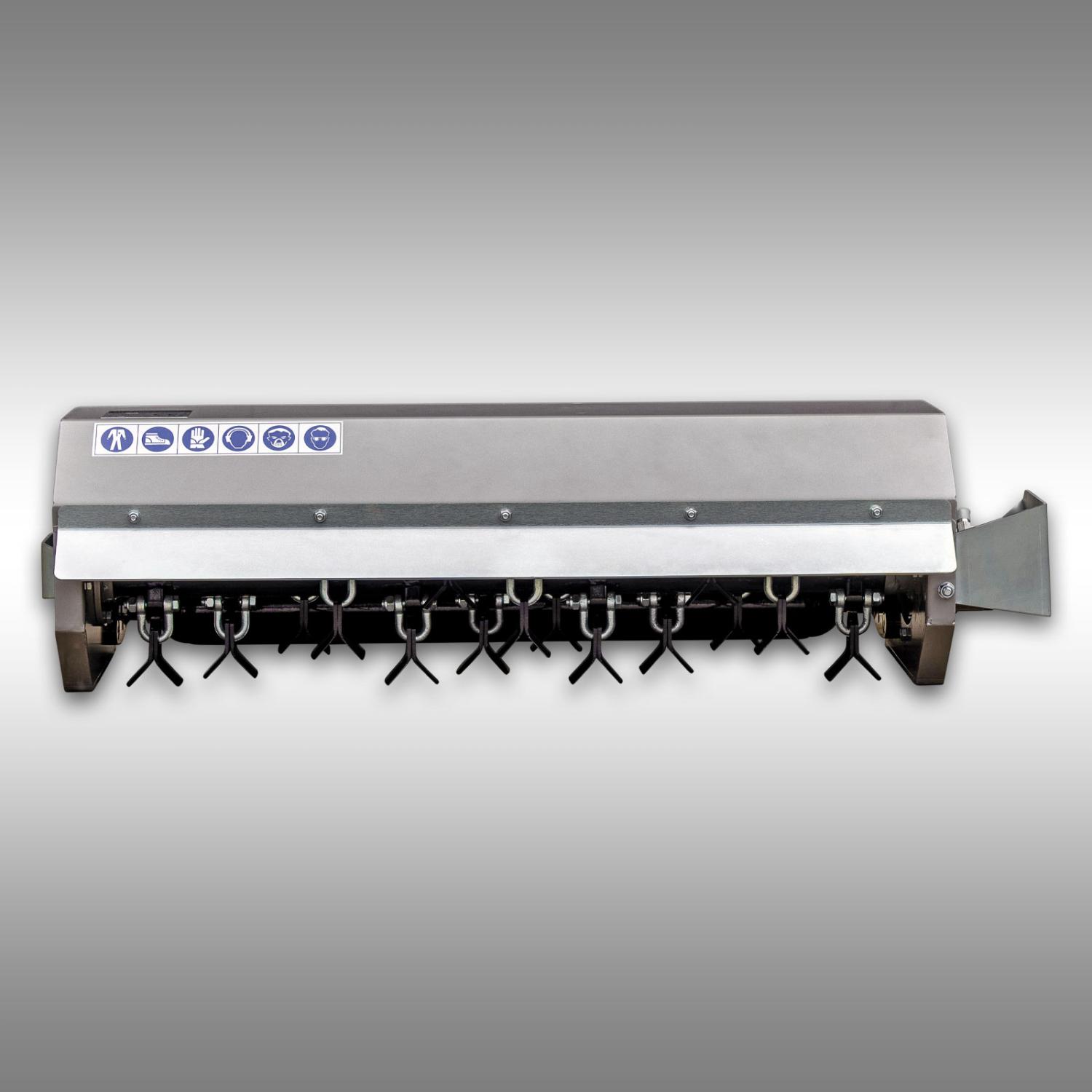

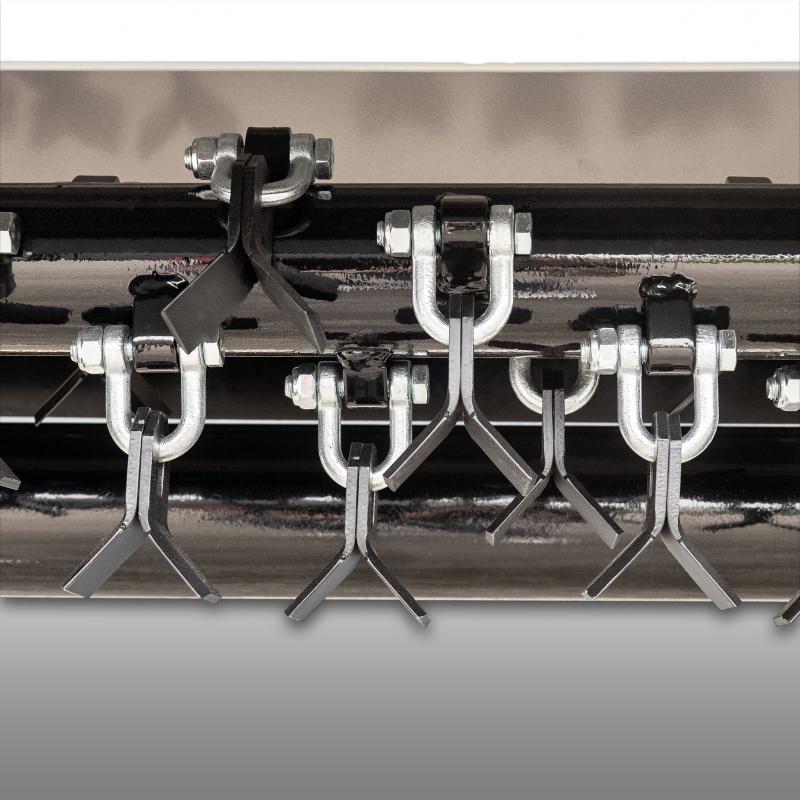

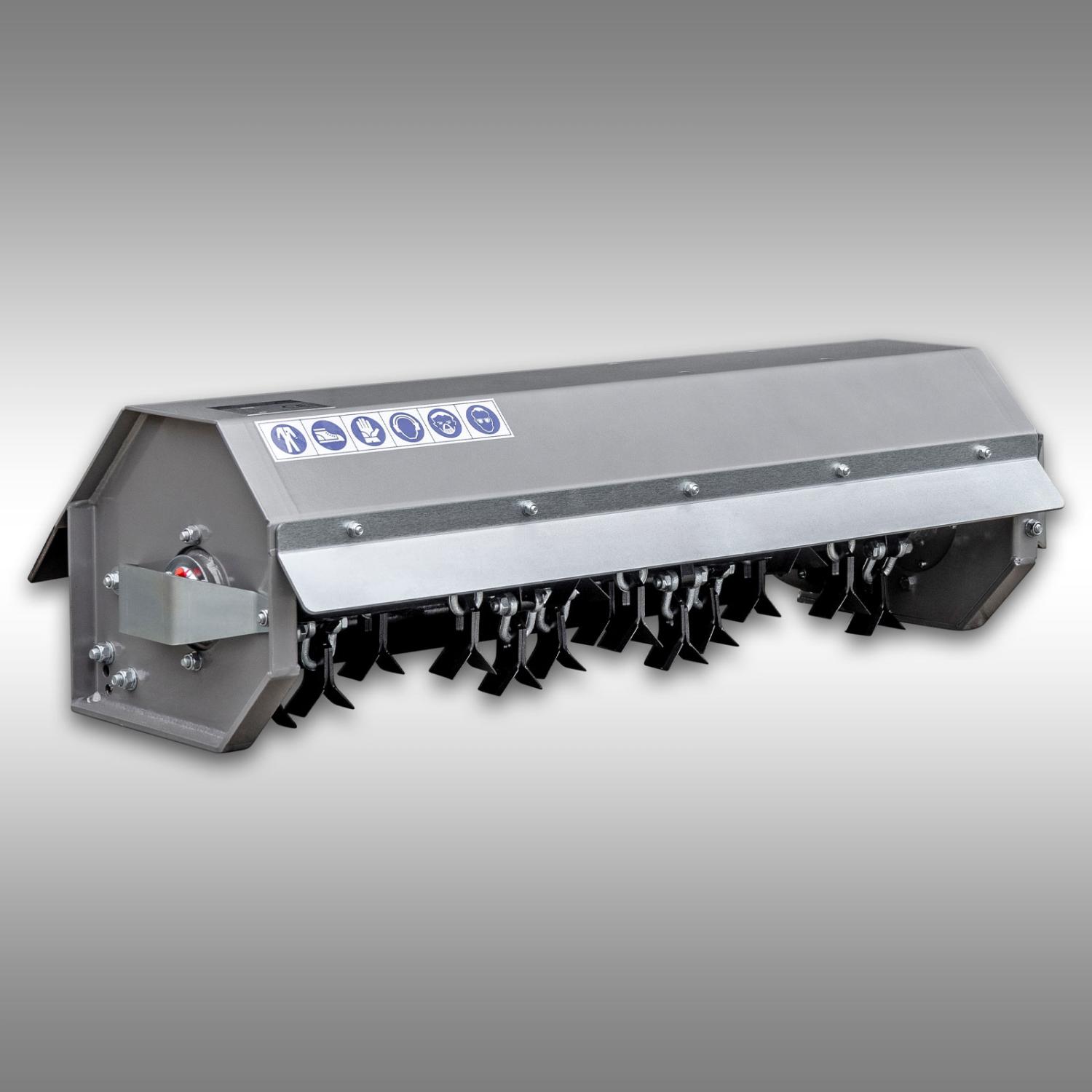

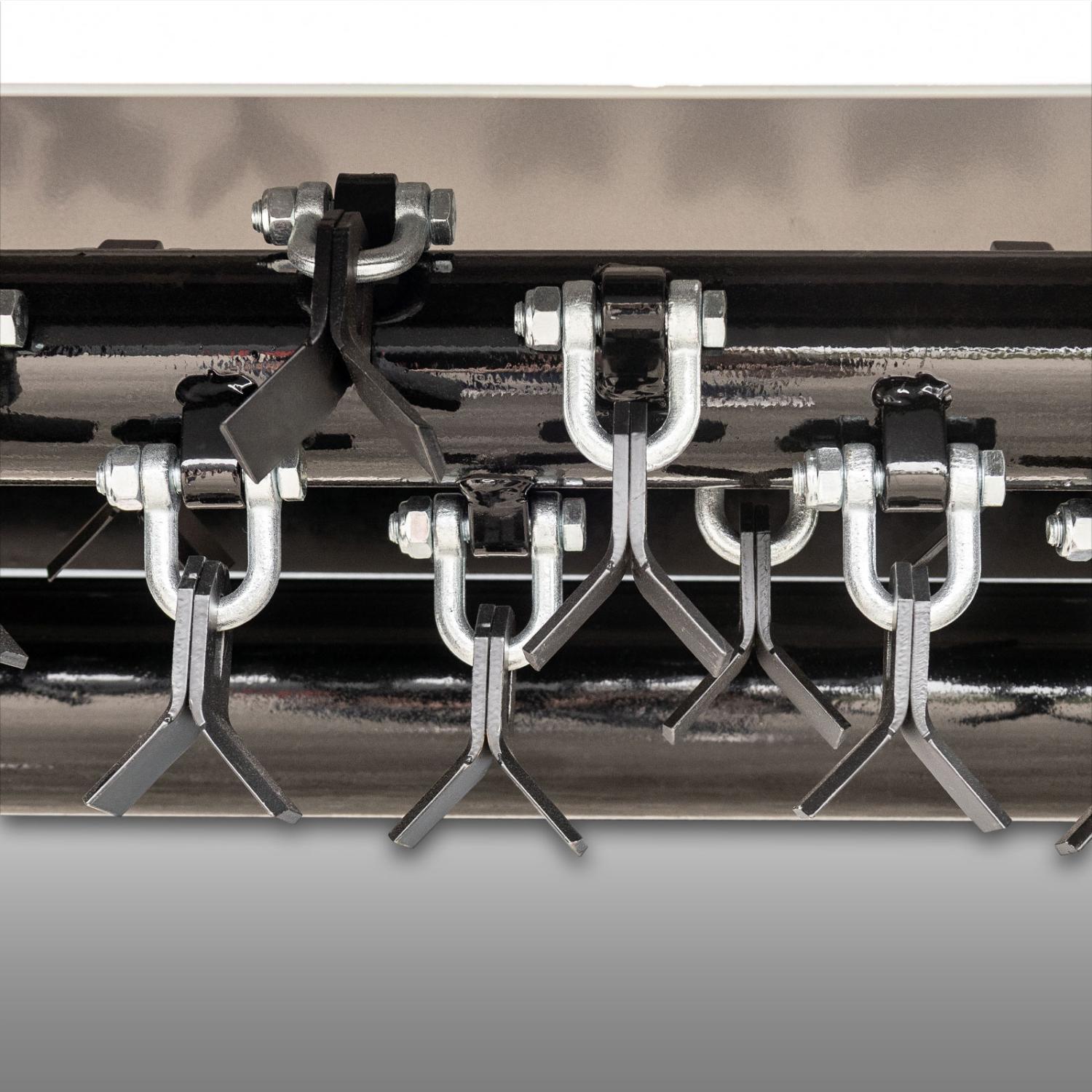

Robust slagaxel med 20 Y-blad
Hjärtat i HMK-100 är den robusta slagaxeln med en diameter på 80 mm. Totalt 20 fritt monterade Y-blad är placerade på axeln.

Slagaxelns rotation fångar upp och strimlar materialet. Detta gör HMK-100 lämplig för olika klipp- och mulchningsuppgifter, samt för regelbundet underhåll av grönområden och marker.

Bakrulle för smidig drift
En robust bakrulle med en diameter på 102 mm säkerställer smidig drift av klipphuvudet över marken.

Tillsammans med den kompakta designen och de flexibelt monterade Y-bladen resulterar detta i ett mångsidigt mulchhuvud.

Universell montering – individuell anpassning
En särskild fördel med JANSEN® HMK-100 är dess flexibla anpassningsförmåga. Klipphuvudet är inte begränsat till ett enda fordon utan kan anpassas av användaren.

Ett fordonsspecifikt monteringsfäste ingår inte. Istället tillhandahåller vi ett måttanpassat hålmönster som visar de befintliga monteringspunkterna.

Baserat på dessa mått kan du som kund designa och tillverka ett lämpligt monteringsfäste eller adapterram.
Före installation måste bärfordonets mekaniska lämplighet och bärförmåga, samt tillgänglig hydraulisk effekt, kontrolleras.

Även lämplig för kompatibla JANSEN® HMS-modeller
Förutom individuell installation på lämpliga bärfordon kan JANSEN® HMK-100 även monteras och användas på kompatibla JANSEN® HMS-modeller.

Detta gör att HMK-100 kan användas, till exempel, som ett separat eller extra mulchhuvud för motsvarande maskiner från JANSEN® HMS-serien.

SNABB ÖVERSIKT - VIKTIGA FÖRDELAR

- Hydrauliskt drivet klipphuvud
- Universell design för individuella monteringskoncept
- För lämpliga transportfordon och ramar
- Även kompatibel med matchande JANSEN® HMS-modeller
- Hydraulpump ingår
- Nödvändigt hydraulflöde: minst ca. 25–30 l/min
- Nödvändigt oljetryck: minst 150 bar
- Trycklös returledning krävs
- Tryckanslutningar: M18 × 1,5 – 12L
- Anslutning av läckoljeledning / trycklös retur: 1/4" BSP
- Vändbar rotation av slagaxel
- 20 flexibelt monterade Y-blad
- Slagaxeldiameter: 80 mm
- Bakre vals diameter: 102 mm
- Monterad vikt: ca 82 kg

TEKNISKA SPECIFIKATIONER

- Modell: JANSEN® HMK-100
- Drivning: Hydraulisk
- Nödvändigt hydraulflöde: minst ca. 25–30 l/min
- Nödvändigt oljetryck: minst 150 bar
- Hydraulisk retur: Trycklös retur krävs
- Anslutning tryckslang: M18 × 1,5 – 12L
- Anslutning av läckoljeledning: 1/4" BSP
- Rotationsriktning: vändbar
- Antal knivar: 20 Y-knivar
- Slagaxeldiameter: 80 mm
- Bakrulle diameter: 102 mm
- Monterad vikt: ca 82 kg
- Förpackningsmått: (LxBxH) 1300 × 620 × 480 mm
- Vikt med förpackning: ca 102,5 kg

LEVERANSOMFATTNING

- JANSEN® HMK-100 mulchhuvud
- Hydraulpump

Hydraulslangar ingår inte i leveransen.
På grund av variationen av transportfordon, anslutningspositioner och erforderliga slanglängder måste nödvändiga hydraulslangar skaffas individuellt eller tillverkas av användaren.

Viktig information om installation och kompatibilitet
JANSEN® HMK-100 levereras utan fordonsspecifikt monteringsfäste och utan hydraulslangar.

Vid användning på ett specialbyggt transportfordon ansvarar kunden för att designa och tillverka ett lämpligt monteringsfäste samt för professionell installation. Ett måttanpassat hålmönster för befintliga monteringspunkter tillhandahålls för detta ändamål.

Kontrollera följande krav före köp:
Tillräcklig bärförmåga hos transportfordonet
Lämpliga monterings- eller anpassningsalternativ
Hydrauliskt flöde på minst ca 25–30 l/min
Oljetryck på minst 150 bar
Möjlighet till trycklös returledning
Lämpliga hydraulslangar med nödvändiga anslutningar

På grund av det stora antalet olika transportfordon och möjliga specialmonteringskonfigurationer kan generell kompatibilitet inte garanteras utanför de uttryckligen lämpliga JANSEN®-modellerna.

SLUTSATS

JANSEN® HMK-100 är ett kompakt hydrauliskt klippaggregat med flexibla alternativ för individuell anpassning. Med sin 80 mm slagaxel, 20 flexibelt monterade Y-blad, 102 mm bakre rulle och vändbara rotation är den lämplig för olika klipp- och mulchingsguppgifter.

Tack vare det tillgängliga måttanpassade hålmönstret kan ett lämpligt monteringsfäste designas och tillverkas av kunden för att passa just deras transportfordon. Den är även kompatibel med lämpliga JANSEN® HMS-modeller.
